固态继电器采用 DIN导轨安装

DIN导轨安装是工业设备的主要安装方式之一
DIN导轨在工业面板和机柜中已经变得非常普遍，这使得DIN导轨安装成为工业设备的主要安装方式之一。DIN导轨是用于安装工业过程控制设备（如固态继电器）的长金属条。这些DIN导轨是工业设备机柜机架的基本组件，用于安装过程控制产品。
顾名思义，DIN导轨安装固态继电器设计为安装在DIN导轨上。这些主要用于工业和商业应用，具有许多优点。

在您的应用中使用 DIN 导轨的优势

DIN导轨的以下优点使其适用于多种应用。

• DIN导轨节省了空间、时间和单独安装每个设备或组件的工作量。
• 有限的空间要求是一个重要的好处，因为它将内部和外部布线电路连接在一起。
• 它们经济便利，具有普遍接受的连接协议，还提供有组织的系统布局。
• 这种类型的SSR的优点是可以轻松安装和拆卸DIN导轨。

既然讨论了 DIN 导轨的重要性，让我们向您介绍 celduc® 的 DIN 导轨安装固态继电器系列。

CELDUC 导轨安装固态继电器和接触器系列概述

celduc® Relais提供广泛的DIN导轨安装固态继电器和接触器系列，以满足广泛的市场需求。

DIN 导轨安装交流输出固态继电器 – 单相

各种单相固态继电器采用 DIN 导轨安装：

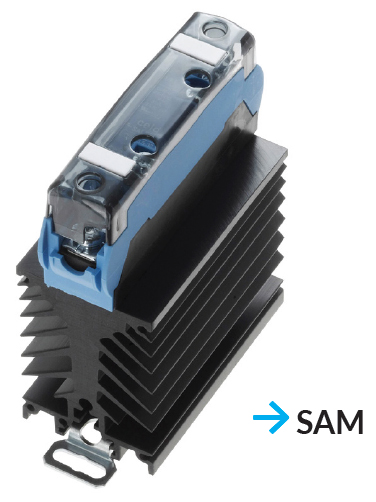

–SAL/SAM 系列，输入端带螺钉连接

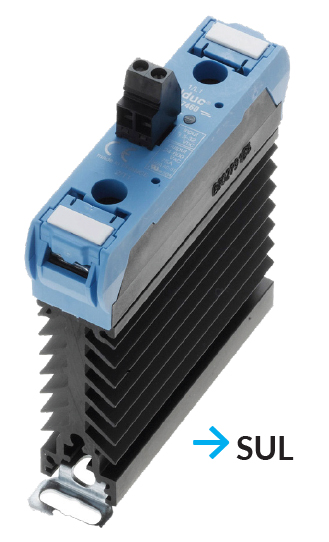

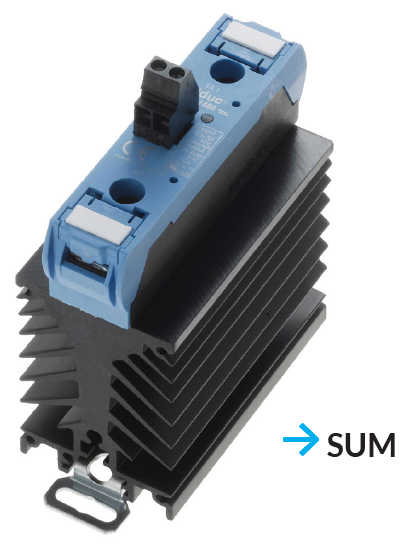

–SUL/SUM 系列，输入端带有可插拔连接器

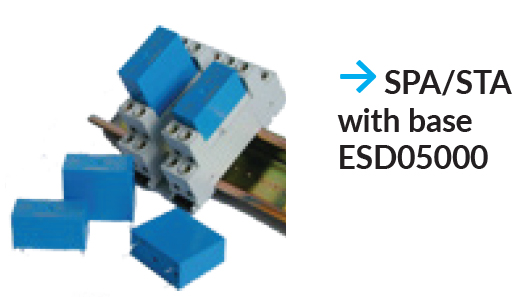

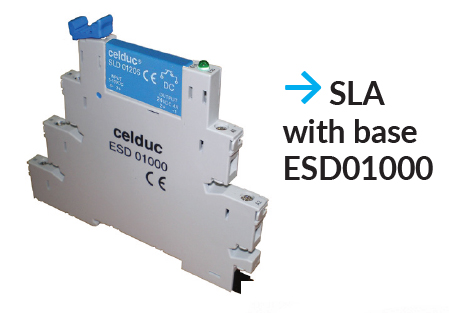

–接口继电器 SLA 和 SPA/STA 系列，带 DIN 导轨底座

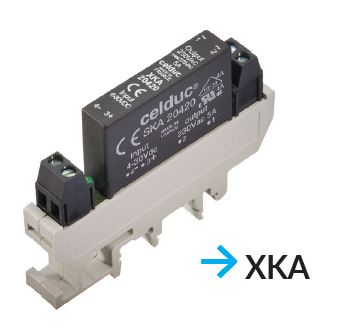

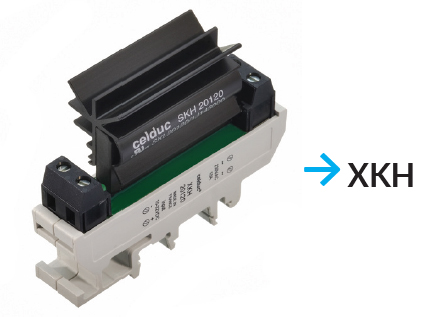

–接口继电器 XKA 系列和 XKH 系列（带内置散热器）

DIN 导轨安装交流输出 SSR – 三相

各种三相固态继电器采用DIN导轨安装：

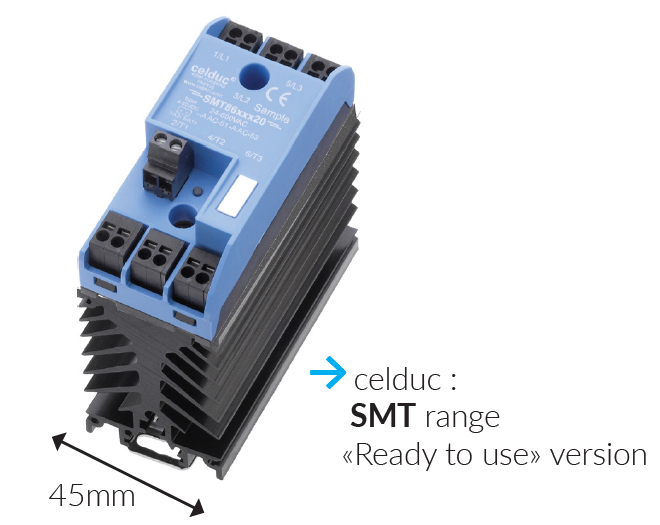

–SMT 系列：紧凑型 45mm 版本

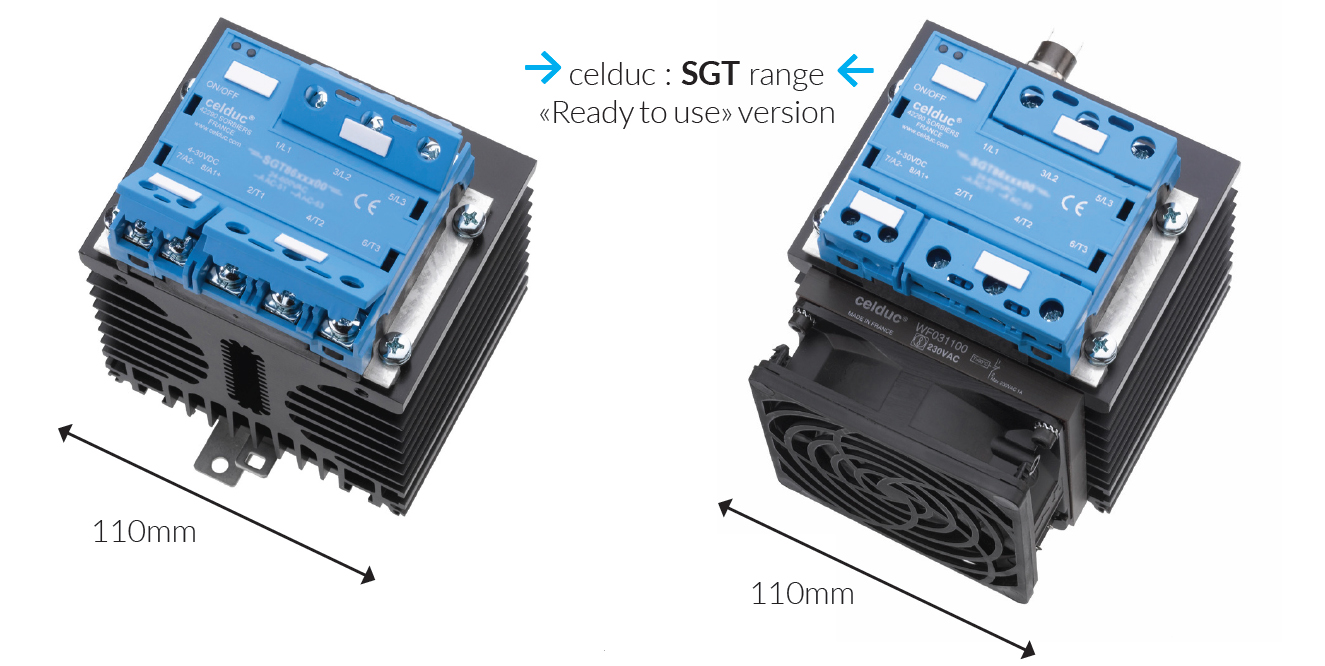

–SGT 系列：“即用型”版本，带集成散热器

DIN 导轨安装直流输出固态继电器

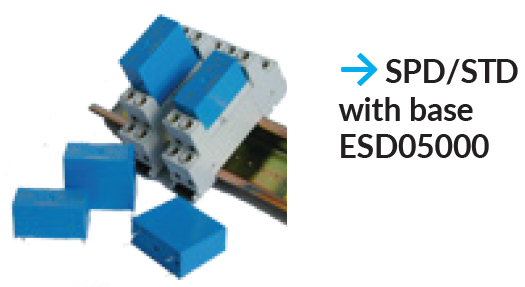

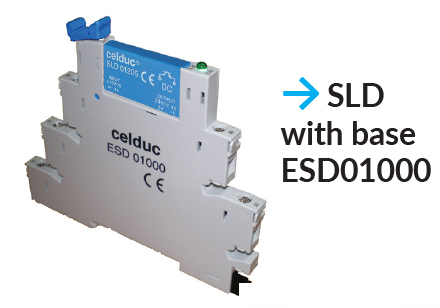

–接口继电器SLD和SPD / STD系列，带DIN导轨底座

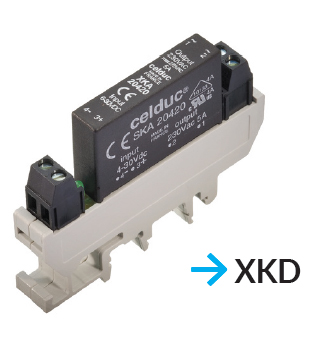

–接口继电器XKD系列

导轨安装附件

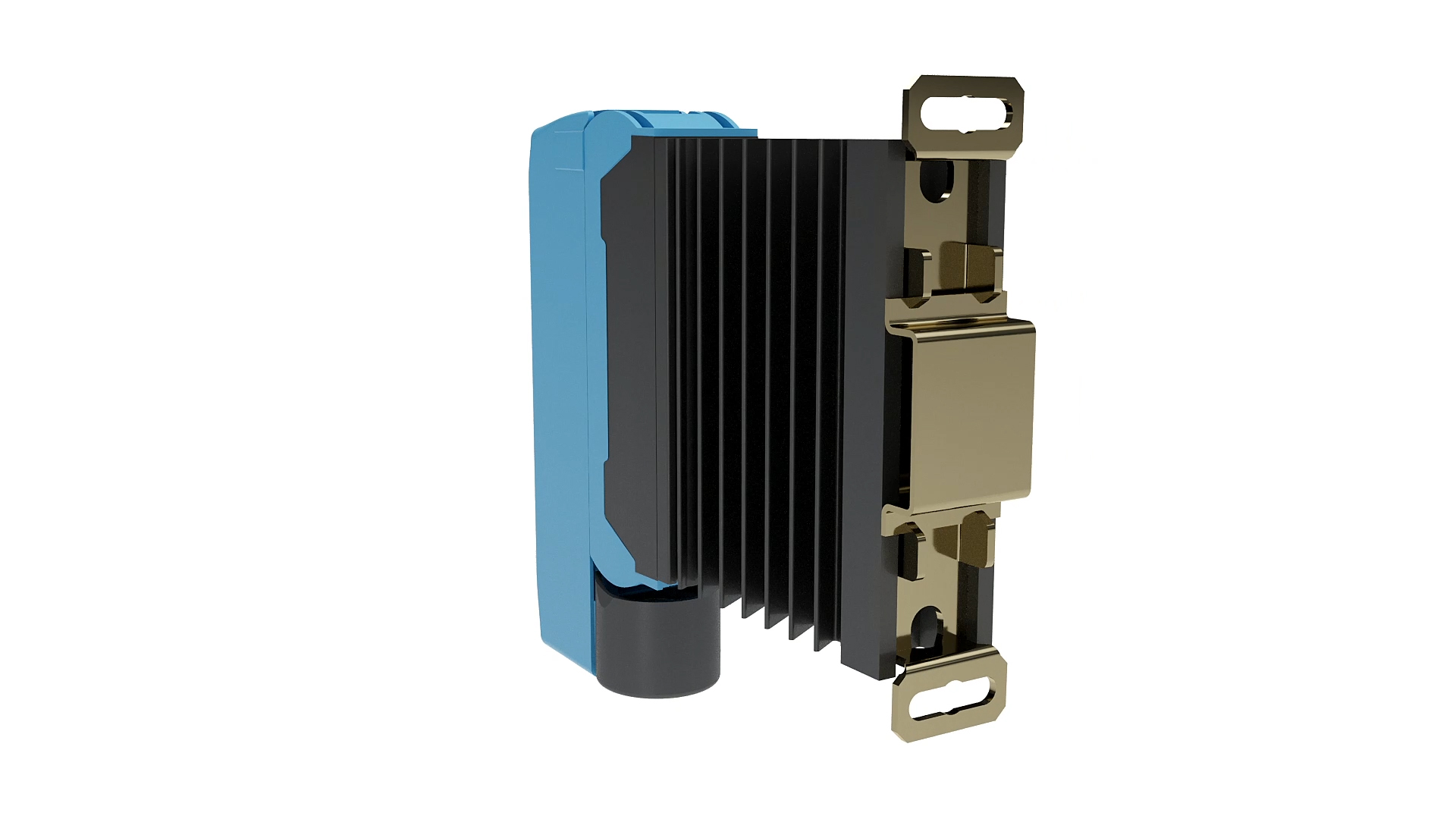

金属DIN导轨安装夹易于安装：您只需按住顶部的按钮即可安装，或者如果您希望将其从DIN导轨上卸下。

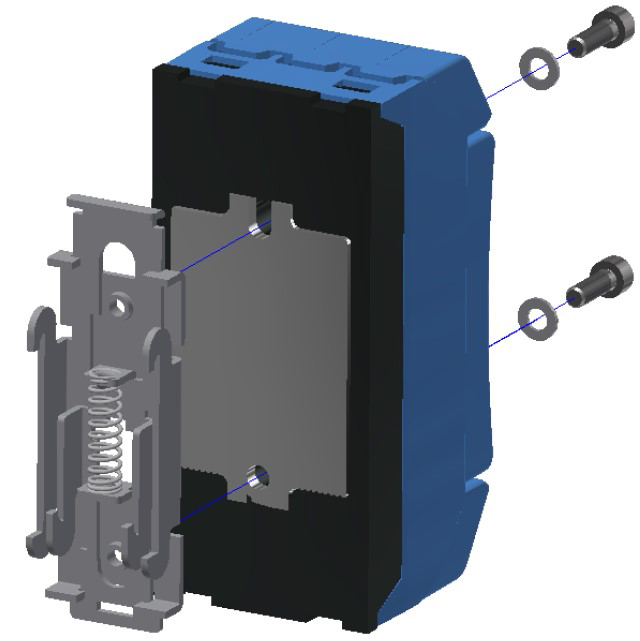

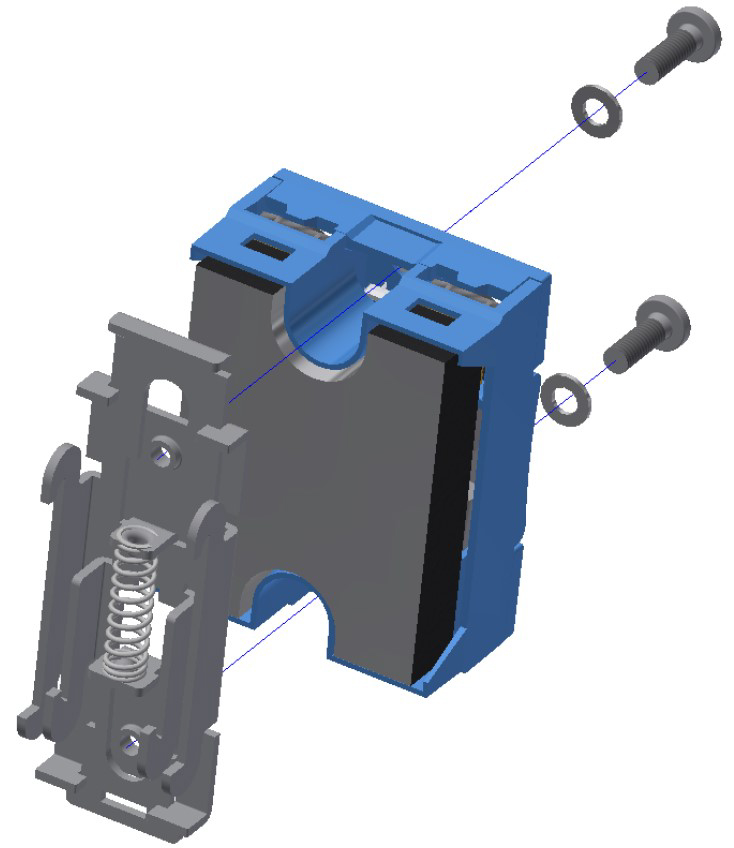

1LD00100 （25mm 宽） ： 适用于 SO / SA / SU 型单相固态继电器和 SMT / SMB 型三相固态继电器
用于符合IEC 60715的顶帽截面导轨TH35-15（35 x 15 mm安装导轨）和TH35-7，5（35 x 7，5 mm安装导轨）

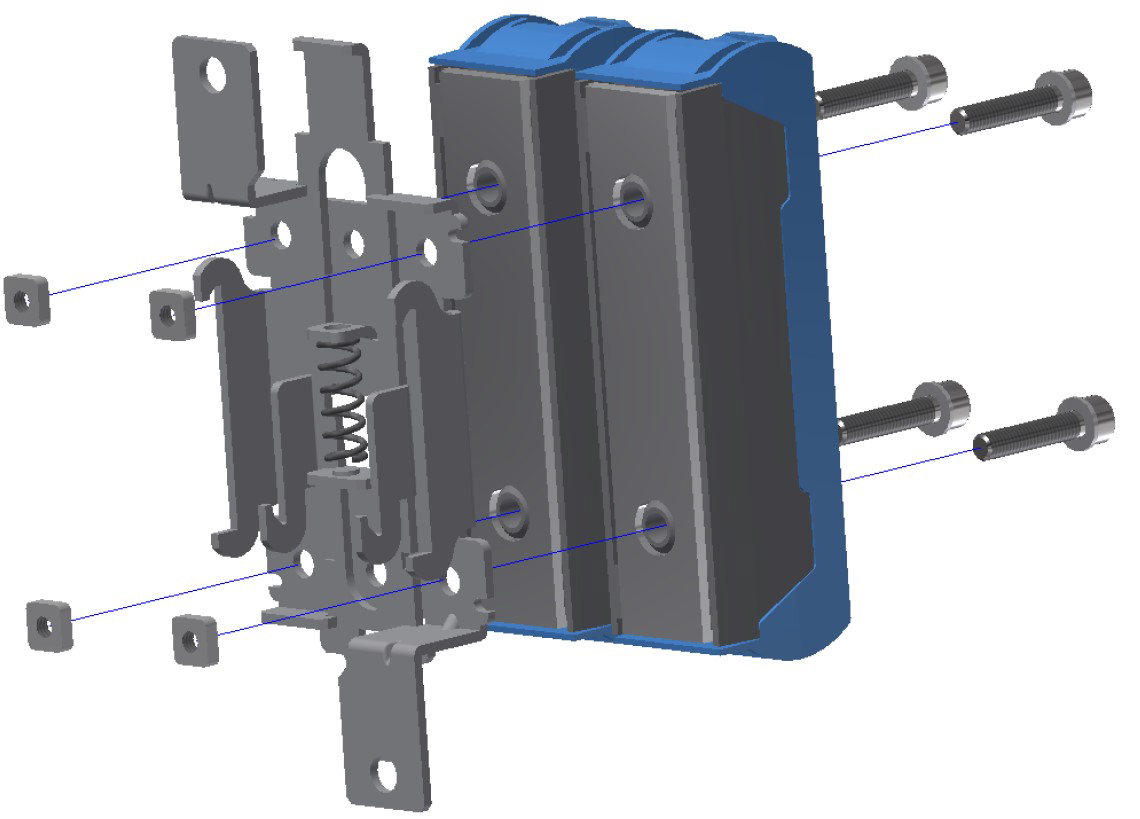

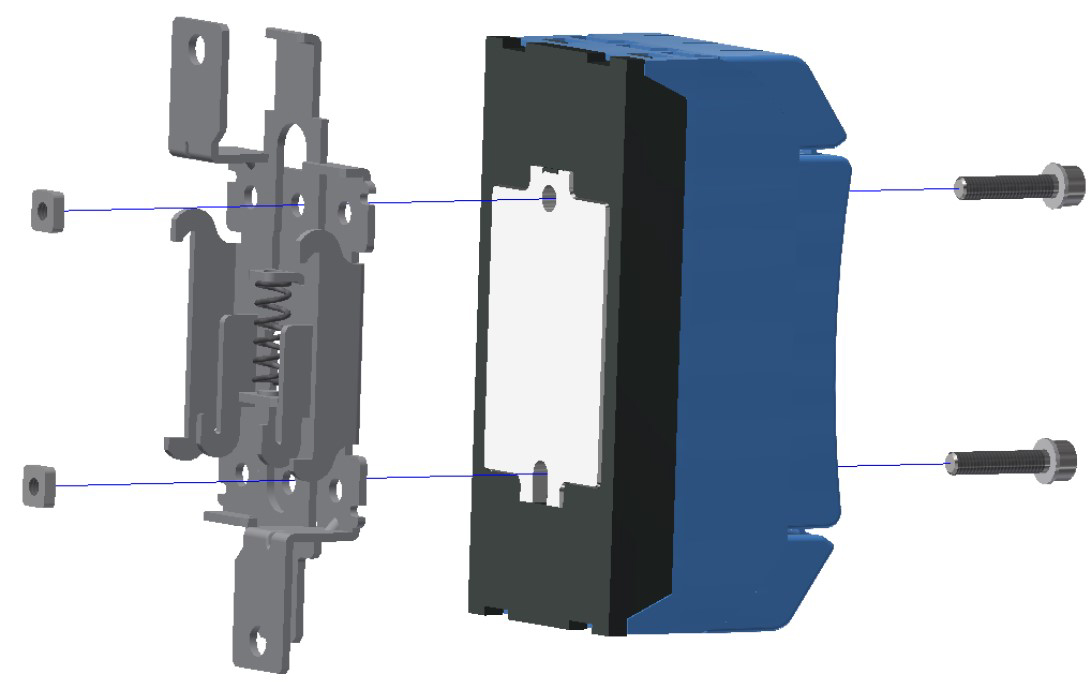

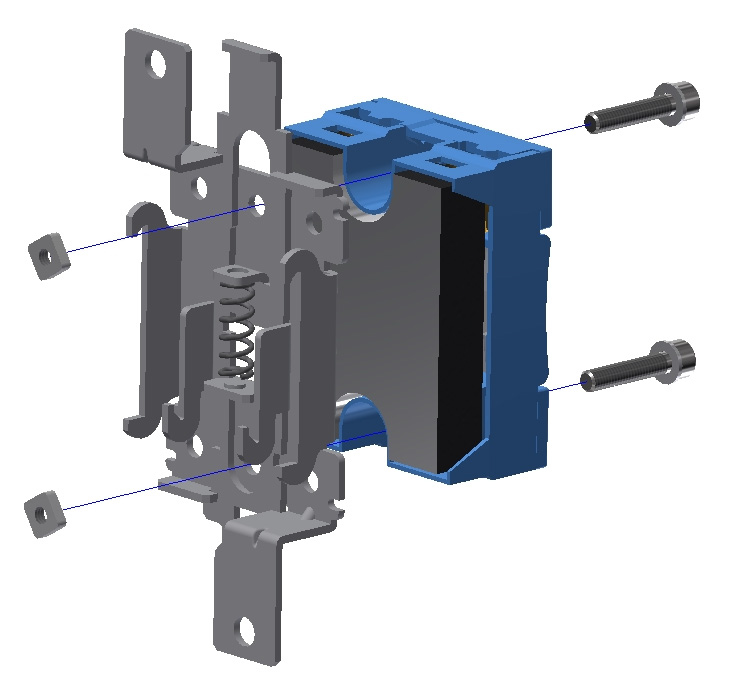

1LD12020 （45mm 宽） ： 适用于 SO 型单相固态继电器 ;用于安装两个 SA / SU 型单相固态继电器和 SMT/SMB 型三相固态继电器

用于符合 IEC 60715 标准的顶帽截面导轨 TH35-15（35 x 15 mm 安装导轨）

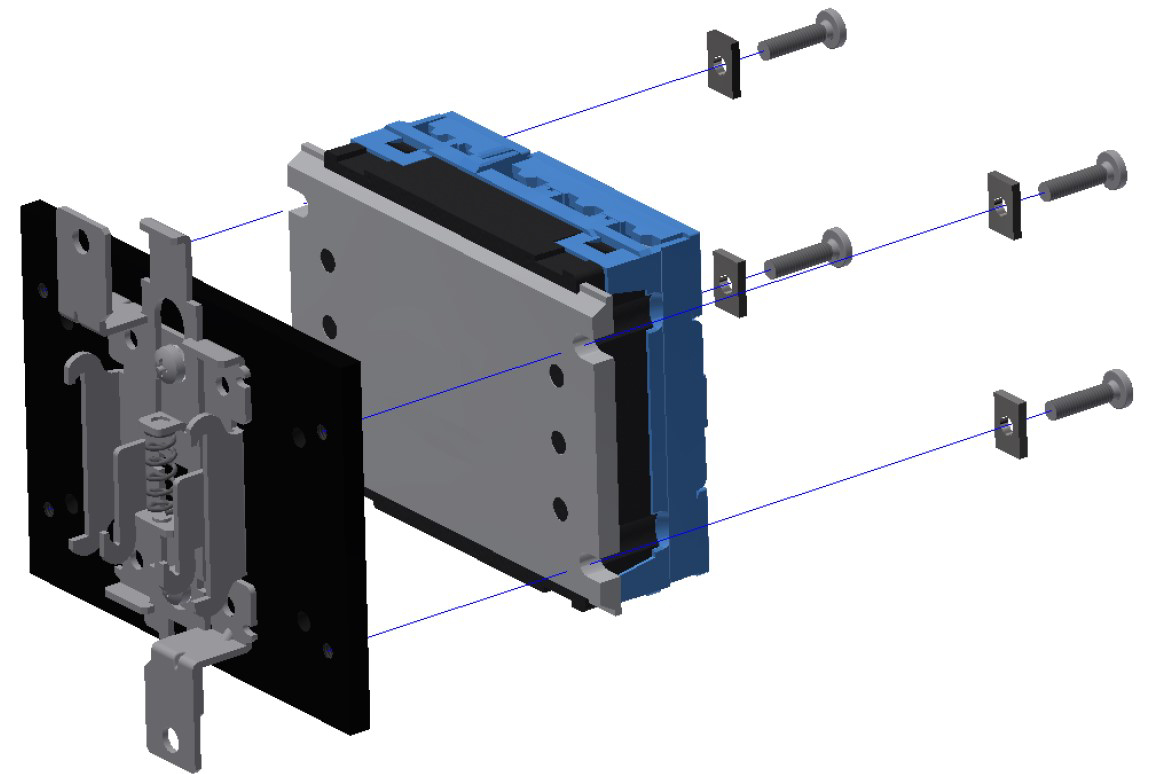

1L936100 : 适用于三相固态继电器

用于符合 IEC 60715 标准的顶帽截面导轨 TH35-15（35 x 15 mm 安装导轨）



接地和安全预防措施

如果安装DIN-Rail适配器的支架本身与地面相连，则可以在没有接地线的情况下使用。

安装在 DIN 导轨适配器上的 SSR 的安装和拆卸应在电压关闭时完成。操作员必须采取一些预防措施，以保护自己免受夹点、割伤、头部、眼睛或脚的撞击造成的伤害。操作员必须合格。

结论

在固态继电器的机械布局和尺寸方面，有几种外壳已成为行业标准，最受欢迎的是曲棍球冰球式外壳。现在，您可以找到不同的封装样式，允许 SSR 以多种不同的方式安装，具体取决于用户的偏好和空间可用性，例如：面板安装、DIN 导轨安装和 PCB 安装。Celduc®提供广泛的产品，涵盖所有市场需求。
